Arch of Bitterfeld

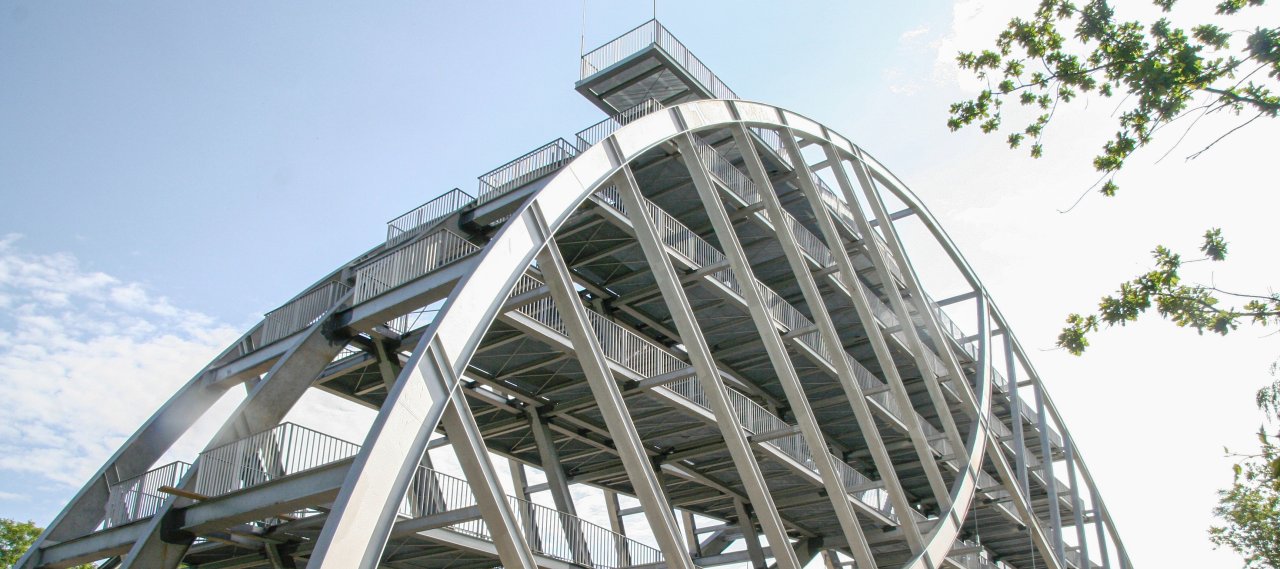

Da agosto del 2006 un imponente punto di riferimento domina il paesaggio sopra Bitterfeld. Da lontano ricorda la tipica struttura di un ponte. La struttura si basa su due elementi a forma di ala, disposti diagonalmente tra loro e dal profilo ovale appuntito, che si sviluppano in profondità in una triplice sequenza. Negli spazi intermedi è inserito un sistema di rampe con una pendenza del 6%, che conduce verso l’alto ed è realizzato con grigliati in acciaio zincato a maglia fitta.

La struttura poggia su due elementi a forma di ala con profilo ovale, disposti diagonalmente l’uno rispetto all’altro, che formano un arco e si sviluppano in profondità in tre elementi sfalsati. Gli archi hanno una luce di circa 70 m e sono realizzati con sezioni scatolari saldate tra loro. Nei due spazi interni della struttura sono inserite rampe con una pendenza del 6%. Gli archi interni sono montati all’interno di quelli esterni, con orientamento opposto a quello della struttura della rampa. Per garantire la stabilità, gli archi esterni a doppia cerniera sono collegati tra loro mediante travi orizzontali, formando un sistema strutturale multilivello simile a un’ossatura.
