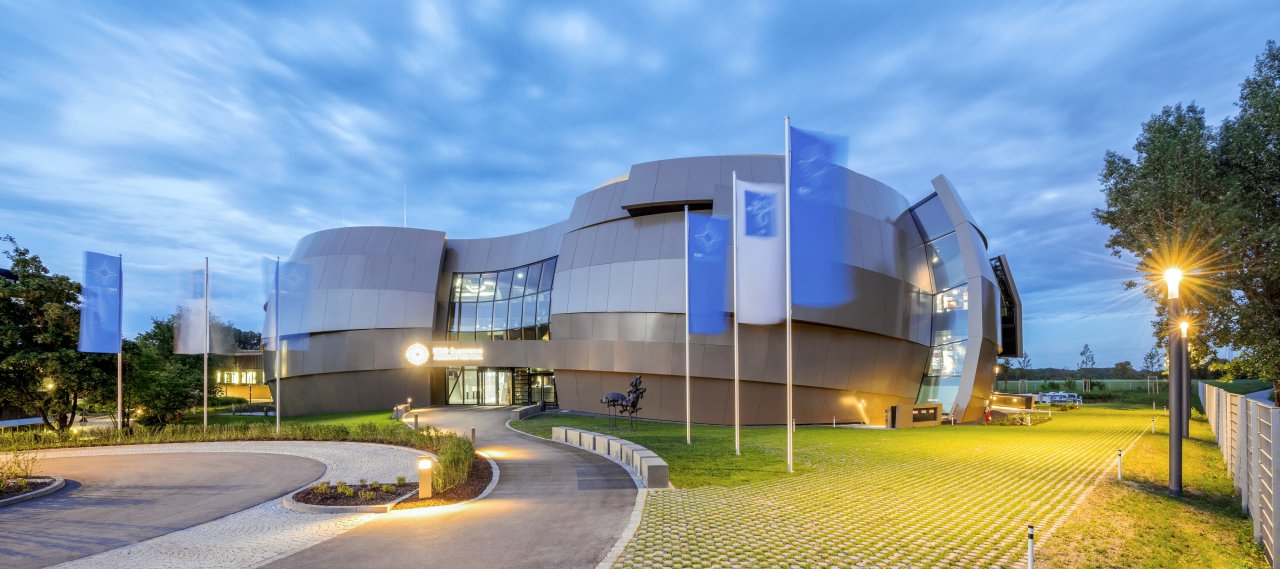

© Fotos Brillux, Sven Rahm Fotografie

ESO Supernova

en | de | fr | hu
City, Country Garching, Németország
Year 2013–2018
Client European Organisation for Astronomical Research in the Southern Hemisphere
Architect Bernhardt + Partner
Services Szerkezettervezés
Facts Bruttó alapterület: 7,307 m² | Nettó alapterület: 4,980 m² | Bruttó térfogat: 30,026 m³ | Átmérő (planetarium kupolája): 14 m | Felületi mérete kiállítás : 2,192 m² | Tanúsítványok:

A több mint 2000 négyzetméteres látogatóközponttal és kiállítótérrel rendelkező új planetárium az ESO székhelyén, a München melletti Garchingban található. Az új látogatóközpont célja, hogy a csillagászat megmozgassa a nagyközönség fantáziáját. Az új épület kialakítását egy bináris csillagrendszer ihlette, ahol az egyik csillag tömege átkerül a másikba, ami végül szupernóva-robbanáshoz vezet.

Az ESO Supernova négy emeletből áll, beleértve az alagsort is. A teherhordó elemek vasbetonból készültek. Az épület két magból áll, amelyek maguk is egy belső és külső héjból állnak, amelyeket egy rámparendszer köt össze. A két mag között hídszerű mennyezetek húzódnak. A födémek lapos, üreges elemekkel ellátott födémek, és helyileg elődomborítottak. A projekt geometriai összetettsége miatt a teljes formát 3D-modellen keresztül dolgozták ki és továbbították a tervezési folyamat során. A koncepciótervezési rajzok teljes információját a 3D modell tartalmazza. A 3D modellből származó információknak a 2D koncepciótervezési rajzokba történő automatikus lefordítására egy külön eljárást hoztak létre.

Tartószerkezettervezés
Design Technologies
Kulturális
Oktatás
Vasbeton
Planning
© B+G
Construction
© TUM-FSD&ESO supported by Autel Robotics and TUM-FSD
Completion
© ESO&C.Malin
