Illsteg

De plaatselijke omstandigheden en vereisten leidden tot een ontwerp van de Ill passage als een brug met liggers en platen in framewerkafwerking. Deze is opgehangen aan de lagers boven de grond en heeft de elegantie en lichtheid van een voetgangers-fietsbrug. Aan de stadszijde verbinden drie hellende betonnen platen het plein met de brug en waaieren uit tot treden, waardoor een driezijdig toegankelijk bruggenhoofd ontstaat.

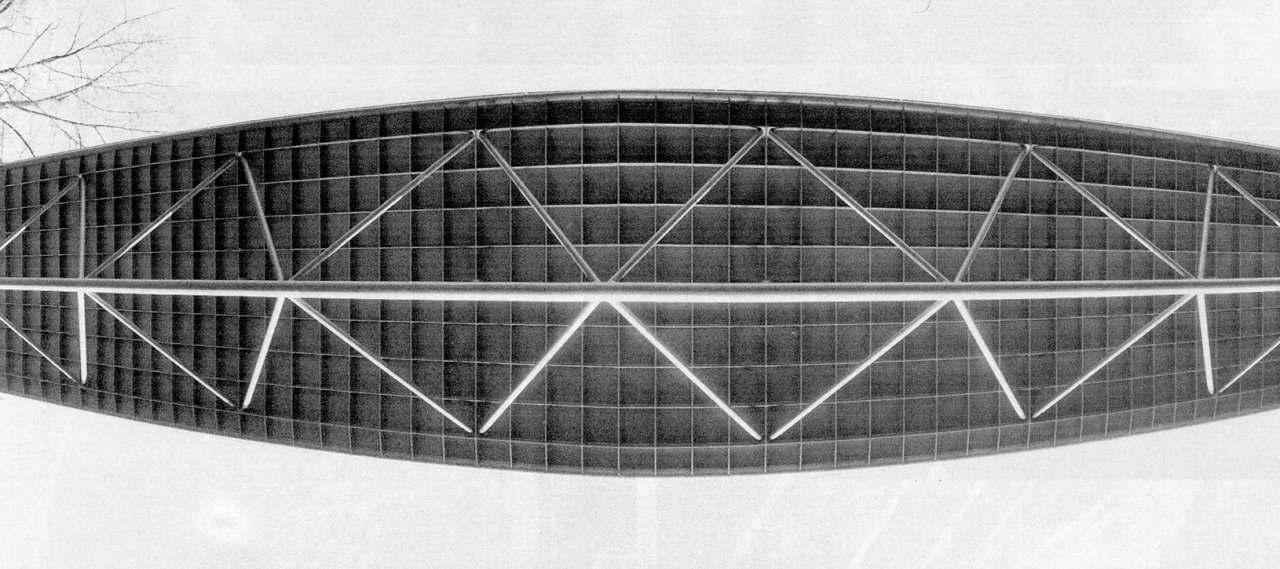

Als draagsysteem is gekozen voor een ruime vakwerkconstructie met driehoekige staalprofielen. De bovenste flens is ontworpen als orthotrope plaat en dient als voetpad.

De plaat bestaat uit twee metaallagen met daartussen een wapeningsnet van rechthoekige kokerprofielen. De dubbele functie van de plaat en de reductie tot de minimale plaatdikte die de statica nodig heeft, geeft de constructie een filigraan uiterlijk en maakt optimaal gebruik van het materiaal.
