La Troche Footbridge

en | de | fr | nl
City, Country Saclay, France
Year 2018–2023
Client Établissement public d'aménagement Paris-Saclay
Architect Bassinet Turquin Paysage
Services Structural Engineering
Facts Length: 21.6 m

Het ontwikkelingsproject vond plaats in het stadspark Eugène Chanlon in Palaiseau, aan de rand van Parijs. Het betrof het creëren van een direct, praktisch pad door het beboste park, vlakbij de voormalige zandsteengroeve die een klimlocatie is geworden.

Een doorlopende stalen leuning, als een 'draad van Ariadne', verbindt nu het station Guichet met het wetenschaps- en technologiecentrum van de campus Paris-Saclay en begeleidt wandelaars en studenten op hun weg.

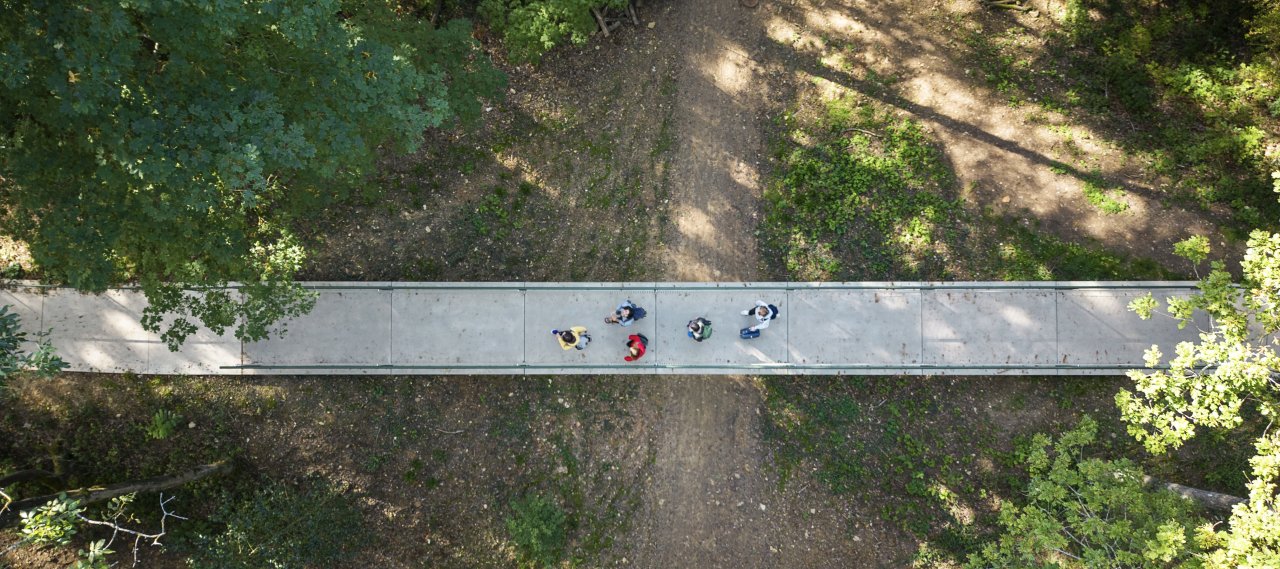

De loopbrug is 21,6 meter lang en 2 meter breed. Het dek is voltooid op een hoogte van 149,30 NGF (Nivellement Général de la France), met het laagste punt van de vallei op ongeveer 144,80 NGF, waardoor een maximale vrije hoogte van 4,50 meter onder het dek ontstaat. De brug heeft stalen palen die niet alleen het geprefabriceerde betonnen dek (UHPFRC-platen) ondersteunen, maar ook dienst doen als vangrailpalen. De leuning zelf bestaat uit een stalen buisleuning die aan deze palen is bevestigd, aangevuld met een roestvrij stalen gaas voor extra veiligheid. De palen zijn verankerd met behulp van betonnen voetstukken die worden ondersteund door micropalen.

De trap naast de loopbrug is 13,80 meter lang en 2 meter breed. Hij verbindt niveaus van 149,55 NGF aan de basis tot 155,80 NGF aan de top.

Structural Engineering
Bridge
Steel
Planning
© B+G
Construction
© B+G
Completion
© Michel Denancé
