Parapluie

en | de | fr
City, Country
Year 2011–2013
Architect schneider+schumacher
Services Structural Engineering
Facts Height of the pillar: 2.9 m | Roofing surface: 4.8 m² | In collaboration with: schneider+schumacher and DUCON, Frankfurt

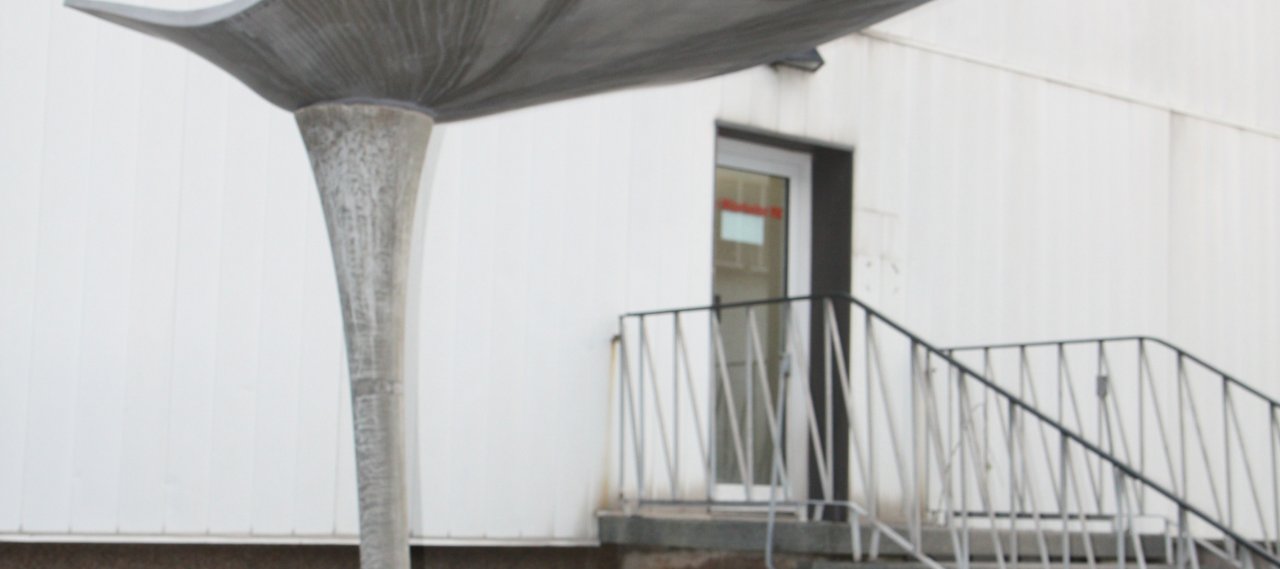

Le Parapluie a été développé en collaboration avec les architectes de schneider + schumacher et avec l’entreprise d’exécution Ducon comme prototype. Il s’agit d’une coque en béton brut qui a été développée en vue d’une production en série d'abribus, pour lesquels les moules fraisés peuvent être utilisés plusieurs fois. Le concept du Parapluie est basé sur l’idée d’une structure extrêmement légère composée de seulement deux éléments en béton, à savoir le pilier et la couverture. Cette dernière possède une forme libre mesurant 1.70m x 2.85m, sous laquelle une dizaine de personnes peuvent se mettre à l’abri. La légèreté de la structure est atteinte par des éléments préfabriqués d'une épaisseur maximale de 24mm. Le poteau incliné et conique, d’une hauteur de 2.90m, reprend la couverture de manière excentrique. Le chapeau, en plus de sa fonction de poteau reprenant la flexion, assure l’évacuation des eaux pluviales.

Le Parapluie est composé d’un béton à hautes performances avec des armatures très fines en acier inoxydable, qui sont réparties uniformément sur toute la surface jusqu’au rebord. Le but était de produire une coque la plus fine et la plus légère possible. C’est par le biais d’un processus paramétrique de recherche de forme que la structure a été développée. La descente des charges de cette structure est analogue à celle d’une feuille de papier pliée dont l’effet de membrane permet le transfert de charges. Le résultat est une coque de forme libre, sans éléments en acier, avec une épaisseur de dalle sur les rebords de moins de 24mm.
