| City, Country | Beijing, China | |
| Year | 2013 | |
| Client | China International Architectural Biennal | |
| Architect | Zaha Hadid Architects | |
| Services | Structural Engineering | |
| Facts | GFA: 120 m² | |

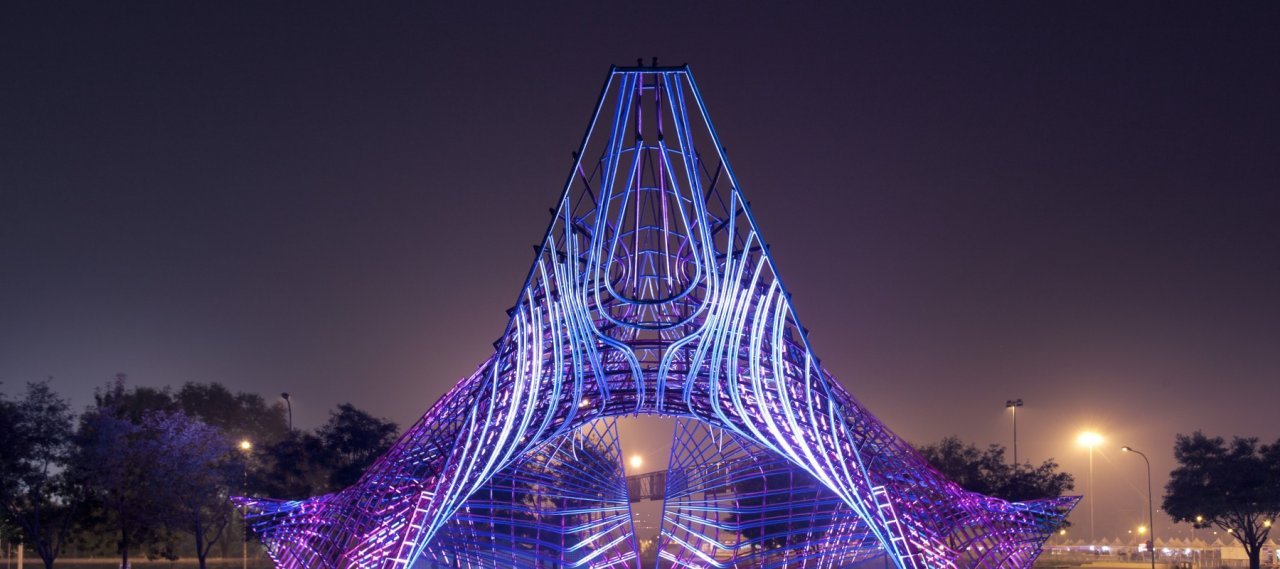

A Kínai Nemzetközi Építészeti Biennáléra készült pavilon Felix Candela műveire hiperbolikus paraboloid héjakkal reagált, mind tartószerkezeti, mind szobrászati szempontból. Az eredeti művekkel ellentétes koncepcióként az optimális tartószerkezeti logikát részben azzal törték meg, hogy a három héjelemet nem a széleken, hanem a felületük közepén kötötték össze. A rácshéj mintázata másodlagos tektonikai logikaként fejezi ki a bevezetett zavart.
A forma héjként lett modellezve és optimalizálva többcélú evolúciós algoritmusok segítségével. A rácshéj mintázata a gravitáció hatására kialakuló főfeszültségek irányait követő pályákból származik, ami segít a nyíróerők kiküszöbölésében. A fennmaradó belső feszültségeket egy többrétegű csőrendszer veszi fel, amely a rácshéj vastagságának változtatásával alkalmazkodik a külső terhelések okozta szabálytalanságokhoz.
A digitális eszközök lehetővé tették számos tervezési alternatíva gyors iterálását az esztétika és a szerkezeti hatékonyság optimalizálása érdekében. A Karamba3D segítségével végzett parametrikus végeselem-elemzéssel ellenőrizték a pavilon teherbírását a vonatkozó szabványoknak megfelelően. A tartószerkezet-tervező mérnökök és az építészek közötti szoros együttműködés egy adat alapú közvetlen kapcsolaton keresztül valósult meg, amely lehetővé tette a koncepció, forma, mintázat és részletek néhány héten belüli kidolgozását.
