DHL Corporate Wall

City, Country Langen, Germany
Year 1999
Client Deutsche Gesellschaft für Immobilienfonds
Architect schneider+schumacher
Services Structural Engineering

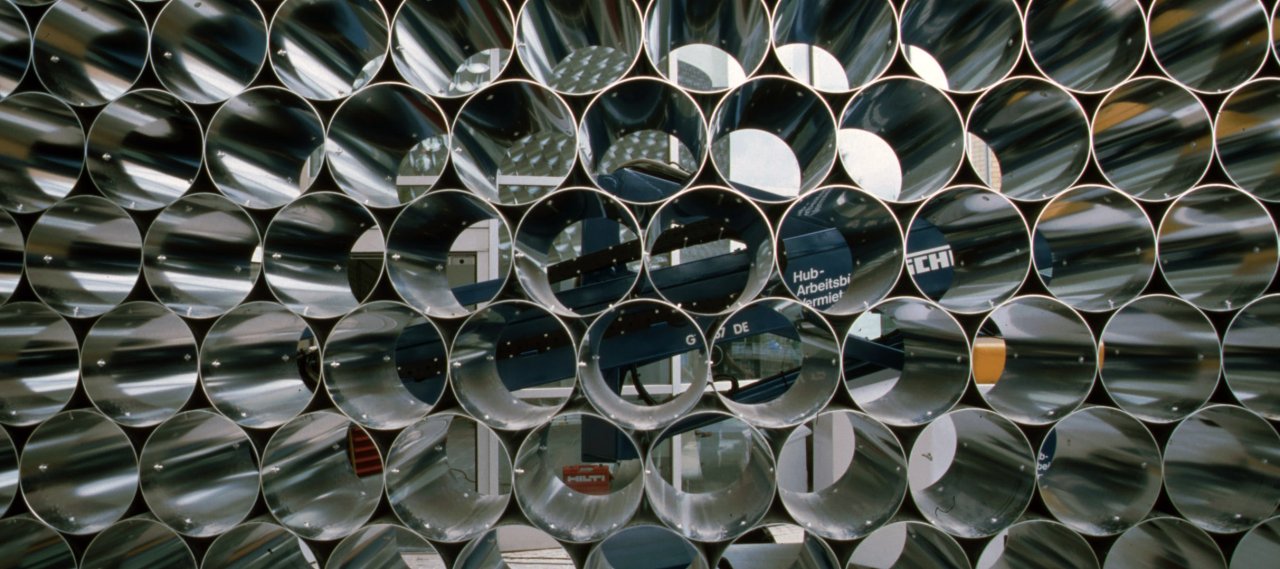

Die Aufgabe bestand darin, für ein neues etwa 100 x 100 m großes symmetrisches Büro- und Verwaltungsgebäude mit vier Eingängen an jeder Gebäudeecke, den Eingang für den Hauptmieter, das Kurierunternehmen DHL, zu gestalten. Hierzu wurde eine den quadratischen Baukörper komplettierende Wand entworfen. Die Wand hat eine Höhe von 16,50 m, eine Breite von 12,50 m und eine Tiefe von 50 cm. Das Material besteht aus einfach gestapelten, hochglanzpolierten Edelstahlröhren mit 25 cm Durchmesser und nur 2 mm Wandung, die bei Betrachtung in der Perspektive kugelförmige Bilder erzeugen.

Die Rohre werden übereinander gestapelt und in den Kontaktflächen jeweils mit Nieten von 6 mm Durchmesser verbunden. Die Aufnahme der Windlasten erfolgt durch horizontale Flachstähle, die als Biegeträger die Windlasten aus der Fläche zu den Abstützungen am freien Rand übertragen. Im Bereich der Flachstähle werden die Rohre als „Halbschalen“ gefertigt, die mit dem Flachstahl verschweißt werden.

Die Flachstähle werden auf der linken Seite direkt an eine Stahlbeton-Bestandswand angeschlossen, auf der rechten Seite dienen 5 horizontale Rohre als Auflager. Die Abstützungen sind hinter der Wand durch Druckrohre miteinander verbunden, damit das Eigengewicht der Abstützungsrohre die Rohrwand nicht belastet. Zur Verringerung der Durchbiegung infolge des Eigengewichts wurden die Rohre durch ein Seil miteinander verspannt.
