© Explorations Architecture

Gradient

en | de | fr | nl
City, Country Nyon, Switzerland
Year since 2019
Client City of Nyon, Switzerland
Architect Explorations Architecture, Ana Marti Baron, Xavier Veilhan
Services Object Planning
Structural Engineering
Facts Length For each footbridge: 300 m | Width For each footbridge: 4.7 m | Competition: 2018, 1st prize

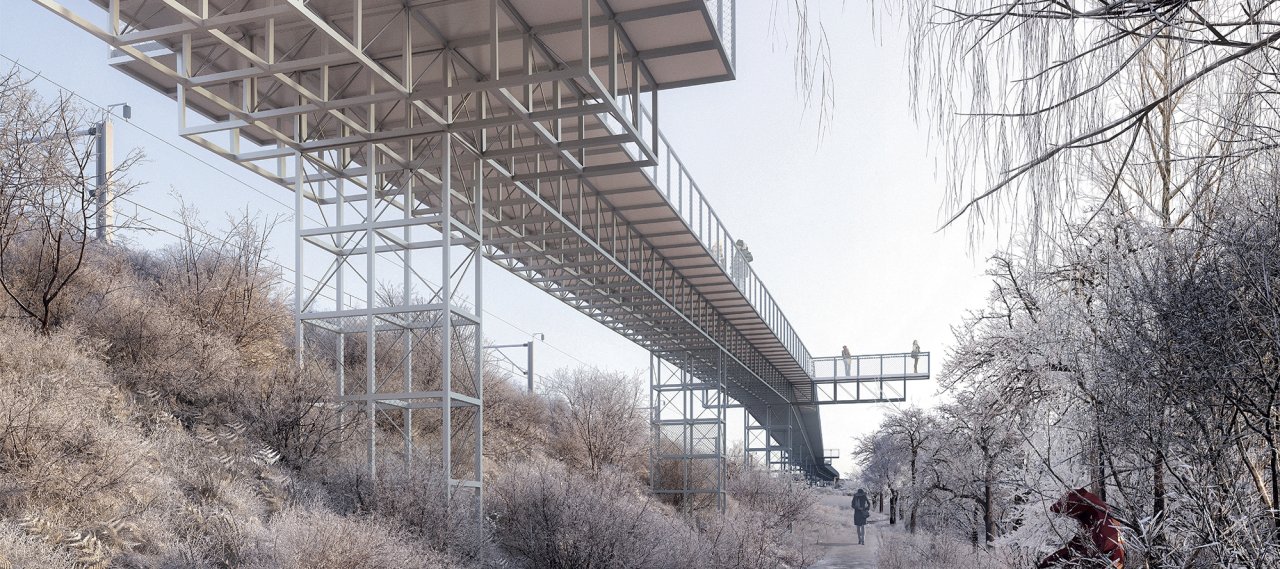

Le projet de mobilité douce Gradient est lauréat du concours international d’ingénierie, d’architecture, d’art intégré et d’aménagement paysager lancé par la ville de Nyon pour la construction de deux passerelles - Passerelle Nyon-Prangins et Sentier de Bois-Bougy - qui seront la colonne vertébrale du futur réseau cyclable régional - dans le cadre du développement du Grand Genève.

Chaque passerelle est conçue comme une structure isostatique avec travée indépendante. Chaque travée de 20,40m est appuyée aux deux extrémités avec un appui glissant sur un côté afin de libérer les dilatations thermiques. Les piles sont encastrées en pied. La travée et la pile sont réalisées comme une structure réticulaire basée sur une maille orthogonale de 1,20m contreventée dans le respect du flux des forces. Pour augmenter la légèreté de la structure, le tablier de la passerelle est en béton et est solidarisé avec la structure en acier afin qu’il puisse travailler comme membrure supérieure.
