Lichtblick - 360° Cafe

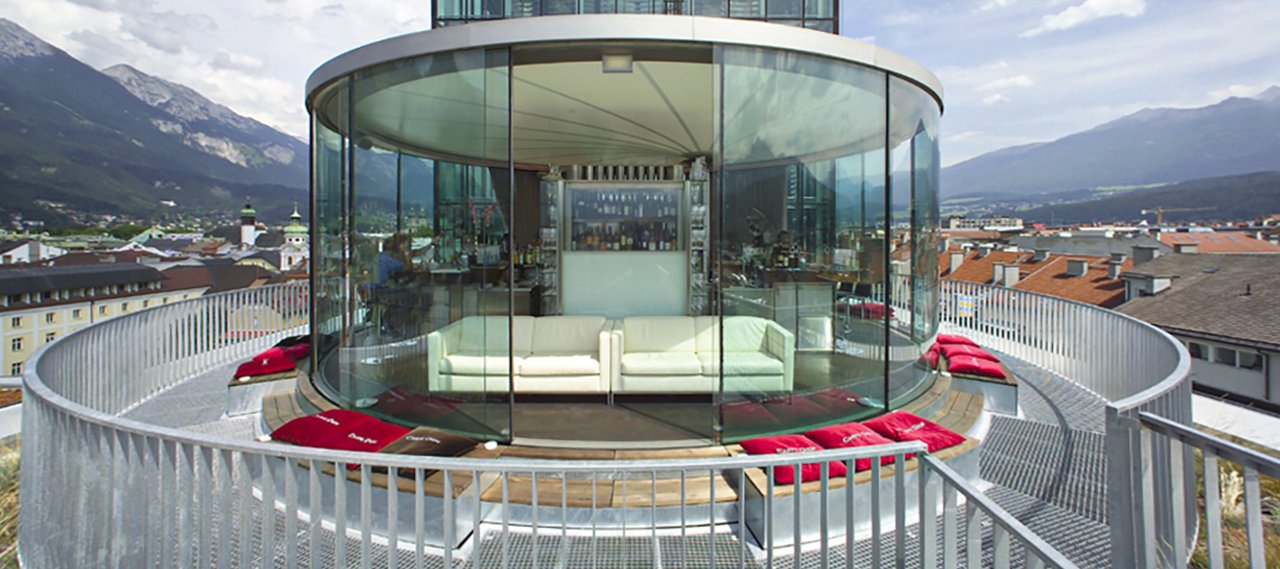

Ce pavillon a été construit sur le toit du passage de l'hôtel de ville d’Innsbruck. Il se présente sous forme d'un cylindre de 9,2 m de diamètre et de 3,6 m de hauteur. Sa façade entièrement vitrée permet d’avoir une vue panoramique sur la ville et sur les montagnes environnantes.

Le plafond se compose d'une membrane tendue à partir d'un point fixe, les murs sont formés de parois vitrées porteuses courbées suivant le rayon du cylindre. Une grille de poutres orthogonale (trame : 1,8 m et 2,0 m) transfert les charges verticales et horizontales du vitrage aux nœuds des poutres porteuses principales de la structure existante sous-jacente par le biais de poteaux d'environ 0,6 m de haut. Le pavillon, situé à peu près au milieu du toit, est accessible depuis le côté est par une passerelle ouverte avec une toiture et une balustrade en verre. Les coursives en caillebotis ne sont accessibles que dans la zone limitée par les rambardes, tout autour du pavillon.

En raison de la déformation élastique du matériau, il se forme comme un cône où est située une ouverture pour l’écoulement de l’eau, en son point le plus bas. L’anneau de compression formé de poutres-caisson métalliques sur lesquelles s’appuient les panneaux de verre courbés. Les vitrages incurvés sont encastré en pied dans un anneau en acier, qui est boulonné sur un grillage de poutre en acier. Aussi bien que le transfert des charges verticales et horizontales de l’ensemble du pavillon est assuré par les panneaux de verre de sécurité incurvés.
