| City, Country | Neckarweihingen, Germany | |
| Year | 2012–2015 | |
| Client | City of Ludwigsburg, Germany | |
| Architect | ars herrmann + hornung | |
| Services | Object Planning Structural Engineering |
|
| Facts | ||

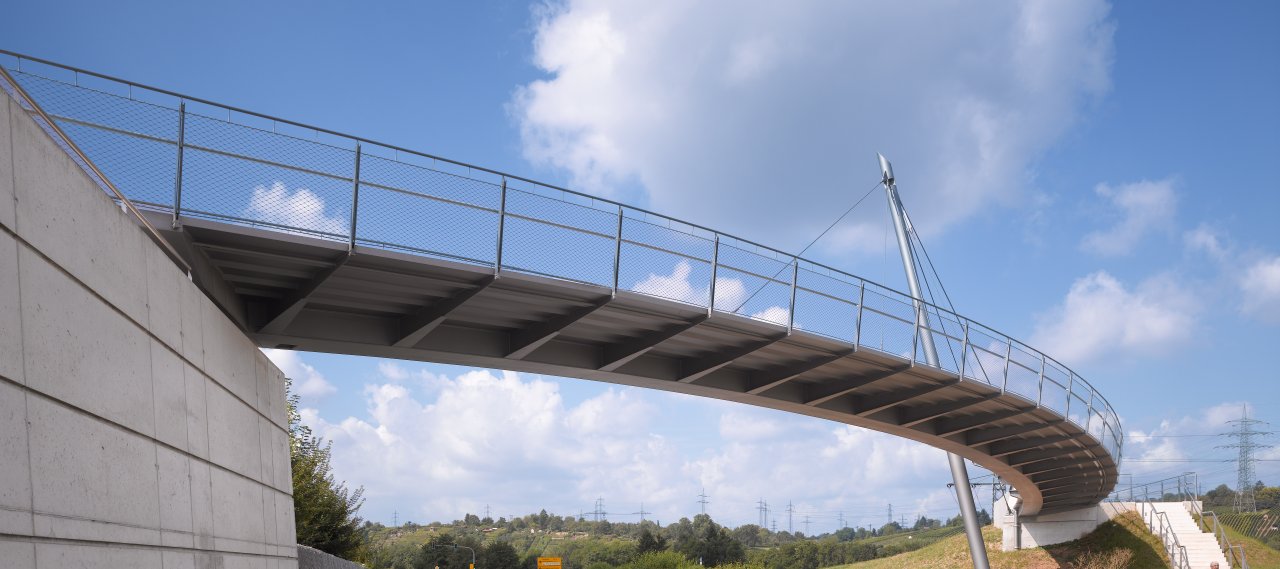

De voetgangers- en fietsbrug aan de rand van Neckarweihingen is een tuibrug met een eenzijdige pyloon en een eenzijdige hangconstructie. De kromming in het plan maakt de eenzijdige ophanging van de zeer lichte en slanke staalconstructie mogelijk.
De structuur wordt gekenmerkt door de geometrie met dubbele kromming en de filigraine metalen constructie. Het is een tuibrug met een pyloon aan de ene kant en een ophanging aan de andere kant. Het brugdek is gebogen en meet ongeveer 40 m lang en 3 m breed. Het bestaat uit een kokerligger met radiale ribben en een dekplaat met smalle langsribben die, bedekt met een dunne filmcoating, direct het verkeersoppervlak vormt. De reling met roestvrijstalen net en leuningen aan beide zijden wordt afgesloten door een buis op 1,30 m hoogte voor valbeveiliging.
