City, Country | Berlin, Germany | |
Year | 2017–2020 | |
Client | Senat für Bau- und Wohnungswesen, Berlin | |
Architect | NKBAK | |
Services | Structural Engineering Building Physics |
|
Facts | GFA Sports halls: approx. 3,120 m² | GFA School buildings: approx. 12,000 m² | Joint venture with: |

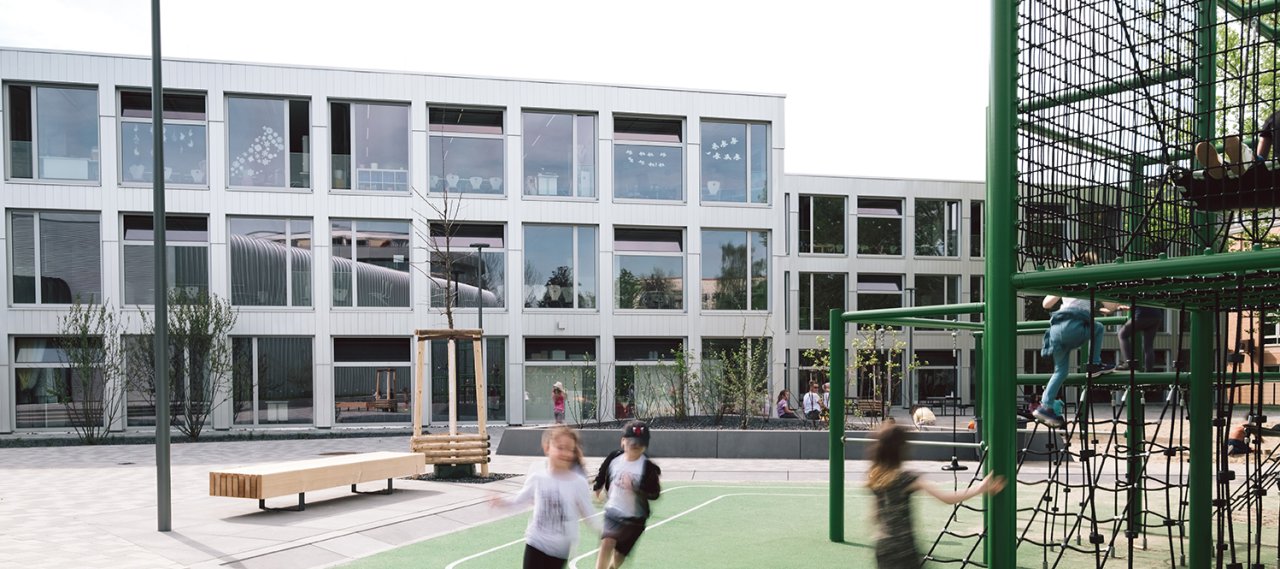

Il Dipartimento del Senato per lo sviluppo urbano e l'edilizia abitativa ha richiesto la costruzione di due nuove scuole elementari con palestre a Sewanstraße e KonradWolf-Straße, a Lichtenberg. Gli edifici scolastici devono essere costruiti con una struttura modulare a tre livelli, il palazzetto dello sport come una struttura portante tradizionale. Tutti gli edifici saranno realizzati in legno e senza piani interrati.
I moduli dei due edifici scolastici sono larghi 2,8 m, lunghi 8,4 m e alti 3,4 m. Hanno una parete divisoria in corrispondenza del corridoio e terminano al livello della facciata. I soffitti dei corridoi sono sospesi tra i moduli. Dele travi sono state aggiunte nelle aree in cui avviene un cambiamento di direzione della disposizione del modulo. Le facciate montanti-trasversali previste non sopportano alcun carico dalla struttura portante. I tetti dei padiglioni sportivi sono progettati con sezioni trasversali in legno lamellare o alternativamente con pannelli prefabbricati nervati. La struttura del tetto trasferisce i carichi uniassialmente alle pareti longitudinali. Il trasferimento del carico verticale avviene tramite pareti o travi al passaggio dal palazzetto dello sport alle stanze adiacenti. La controventatura è realizzata dalle pareti esterne e dal tetto.
