City, Country | Herne, Germany | |
Year | 2008–2013 | |
Client | corporation tram Herne-Castrop-Rauxel | |
Architect | Hummert Architekten | |
Services | Structural Engineering | |
Facts | Roofing surface: 2,100 m² | Total weight dome: 80 t | |
Awards | Auszeichnung Guter Bauten des BDA Bochum 2014, Recognition |

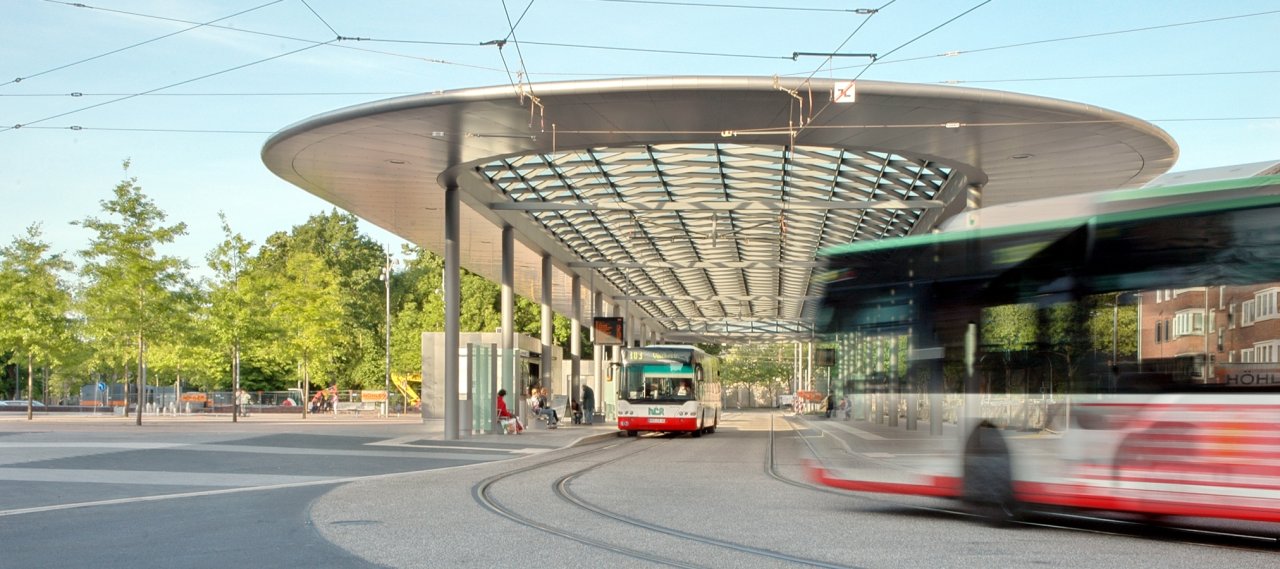

Nach der Überdachung des ZOB am Bahnhof Herne folgte nun die zweite Überdachung am ZOB Buschmannshof im Stadtteil Wanne-Eickel. Sie besteht aus einer Stahlrahmenkonstruktion aus eingespannten Stützen und bogenförmigen „Druckriegeln“, die über einen Torsionsträger mit Rechteckquerschnitt an die Stützen angeschlossen wird. Für die Elemente des Daches wurden geschweißte T-Profile in zwei Stahlgüten verwendet. Die Bögen sind im Abstand von ca. 1.70 m angeordnet, der Pfettenabstand variiert. Die Pfetten dienen als Aussteifung für die Bogenprofile. Die Überdachung kragt 3,60 m nach außen aus.
Die Dachoberfläche im bogenförmigen Bereich besteht aus einer linienförmig gelagerten Verglasung mit maximal 16 mm dicken VSG. Im Bereich des Kragarms besteht die Dachoberfläche bzw. die Verkleidung aus einer Metalleinblechung.
