City, Country | Abu Dhabi, United Arab Emirates | |
Year | 2011–2013 | |
Client | Mubadala Development | |
Architect | Benoy | |
Services | Structural Engineering Façade Engineering |
|
Facts | GFA: 500,000 m² | In collaboration with: Waagner Biro Stahlbau AG |
Das Sowwah Square formt mit einem Flagship-Bürokomplex von 450.000 m², Detailmärkten sowie Restaurants von ca. 33.000 m² und Luxus-Hotelanlagen das wirtschaftliche Center von Al Maryah Island, der früheren Sowwah Island.
B+G waren mit der Tragwerksplanung des Stahldaches beauftragt.
Das Dach ist insgesamt 120 Meter lang und wird in etwa in der Mitte der Länge durch eine Dehnungsfuge geteilt. Dadurch wird die Entstehung von Selbstbelastung durch unterschiedliche Verschiebungen zwischen West- und Ostteil verhindert. Die Atmung der Dachkonstruktion variiert zwischen 70 (Westfassade) und 38 (Ostfassade) Metern und ist in der Mitte am schmalsten, wo sie etwas mehr als 20 Meter beträgt.

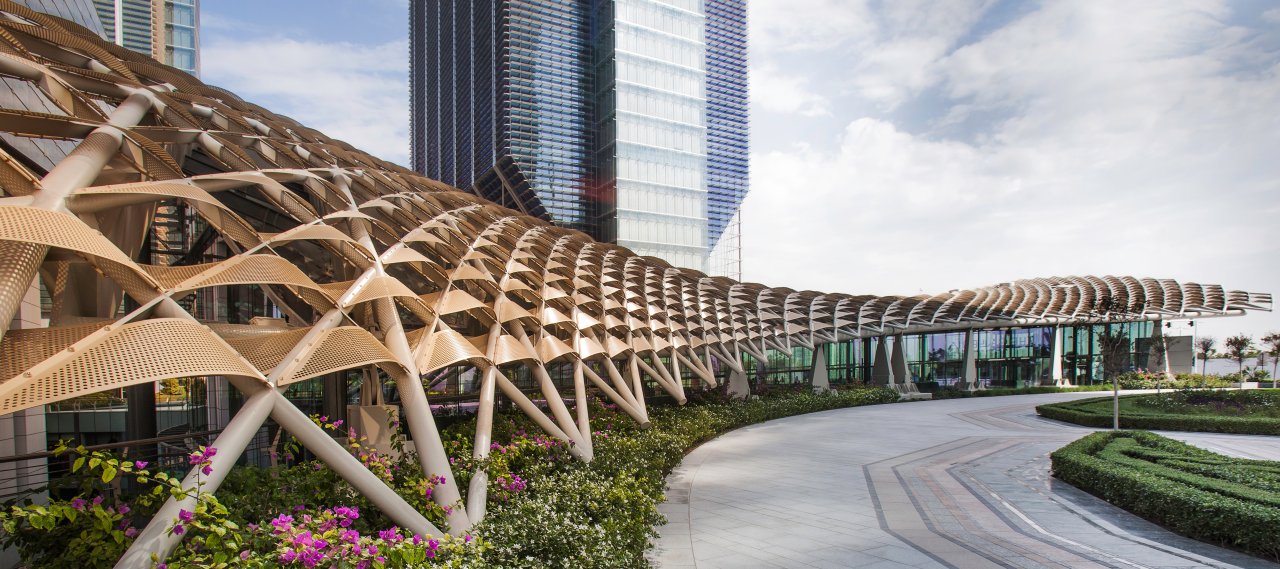

Das Dach ist doppelt gekrümmt und bildet eine Sanduhr. Das tragende Dach ist die äußere Schicht der Struktur, während die Glasfassadenstruktur (4 Seitenfassaden und ein verglastes Dach) als innerer Käfig der Form des Daches folgt und von den tragenden Elementen herunterhängt. Elastische Stützverbindungen zum Fundament sorgen für die Stabilität der Glasfassade. Die 500-Ton-Stahlkonstruktion erstreckt sich über den Glaskäfig und die Ausleger sowohl am West- als auch am Ostende.
Am östlichen Eingang hat das Gebäude eine direkte Verbindung zur Hauptstraße. Die Höhe der Fassade beträgt 8 Meter, während sich die Westfassade bis zu einem Innenhof erstreckt und eine Höhe (Tiefe) von 20 Metern erreicht. Die Südkante der Westfassade ist horizontal fest mit dem massiven Gebäude unter der Dachkonstruktion verbunden, während die Verbindung an der Nordkante genügend Raum für thermische Ausdehnung und Verschiebungen infolge der Windeinwirkung bietet. Die Westfassade wird wegen ihrer großen Abmessungen zusätzlich durch sogenannte Bananenbalken verstärkt und versteift, um der starken Windlast die auf ihre Oberfläche einwirkt zu widerstehen.
