City, Country | Frankfurt, Germany | |
Year | 2012–2013 | |
Client | Deka Immobilien | |
Architect | MOW Architekten | |
Services | Structural Engineering
Structural analysis of the fire protection concept |
|
Facts | GFA: 118,000 m² | Gross volume: 445,000 m³ |

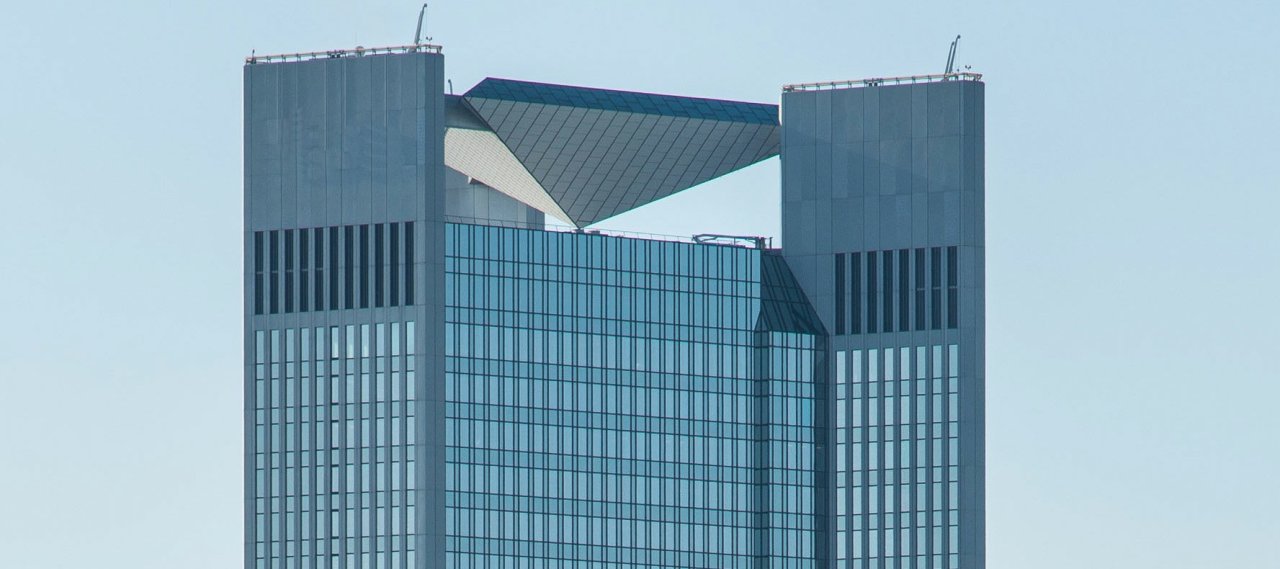

Das 1993 errichtete Hochhaus, welches mit seiner Höhe von 186 Metern die Skyline im Westend von Frankfurt prägt, soll nun brandschutztechnisch modernisiert werden.
Ziel der Untersuchung war die Verifizierung des Feuerwiderstandes der tragenden Bauteile.
Die Ergebnisse haben gezeigt, dass alle Bauteile im Mittel die Feuerwiderstandsdauer von 120 min nach DIN 4102-4 erreichen, welche nach Musterhochhausrichtlinie für tragende Bauteile vorgesehen wird.
Maßgeblich für die Überprüfung sind das Achsmaß der Bewehrung und die Mindestabmessungen der Bauteile, die mittels eines induktiven Betondeckungsmessgerätes in drei Obergeschossen und einem Untergeschoss bestimmt wurden. Die Bekleidung der Bauteile wurde abgebaut, so dass die Rohbaumaße ersichtlich waren. Die Ausarbeitung erfolgte an Hand von zur Verfügung gestellter Bewehrungspläne und statischer Berechnungen.
