City, Country | Frankfurt, Germany | |
Year | 2012–2013 | |
Client | Deka Immobilien | |
Architect | MOW Architekten | |
Services | Structural Engineering
Structural analysis of the fire protection concept |
|
Facts | GFA: 118,000 m² | Gross volume: 445,000 m³ |

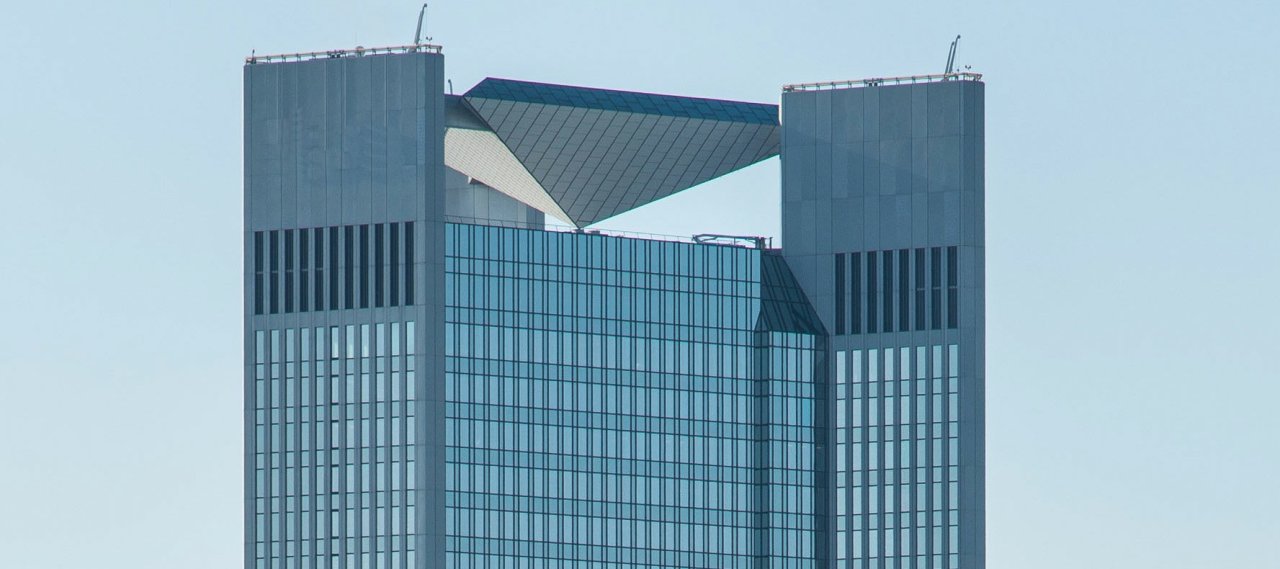

Construit en 1993, le gratte-ciel de 186 m de haut doit moderniser son Système de Sécurité Incendie. L'étude avait pour but la vérification de la résistance au feu de la structure. Les résultats ont montré que tous les éléments résistent en moyenne 120 minutes au feu selon le DIN 4102-4 qui impose les exigences pour les éléments porteurs des gratte-ciel.
La vérification s'est basée sur deux éléments décisifs: la distance axiale entre les armatures et la dimension minimale des éléments qui ont été inspectés par le biais d’un appareil à induction mesurant l’enrobage minimal des armatures dans les 3 étages supérieurs et à un niveau de sous-sol. L’enrobage des éléments a été démoli de sorte que les armatures soient mises à jour. La préparation de ce travail a été effectuée sur la base des informations fournies par les plans de ferraillage et les notes de calculs mises à disposition.
