City, Country | Genk, Belgium | |
Year | 2015 | |
Client | City of Genk, Belgium | |
Architect | Gijs Van Vaerenbergh Architecten bvba | |
Services | Structural Engineering | |
Facts | Height: 5 m | Surface area: approx. 1,406 m² | |
Awards | Dezeen's top 10 design installations of 2015, Recognition |

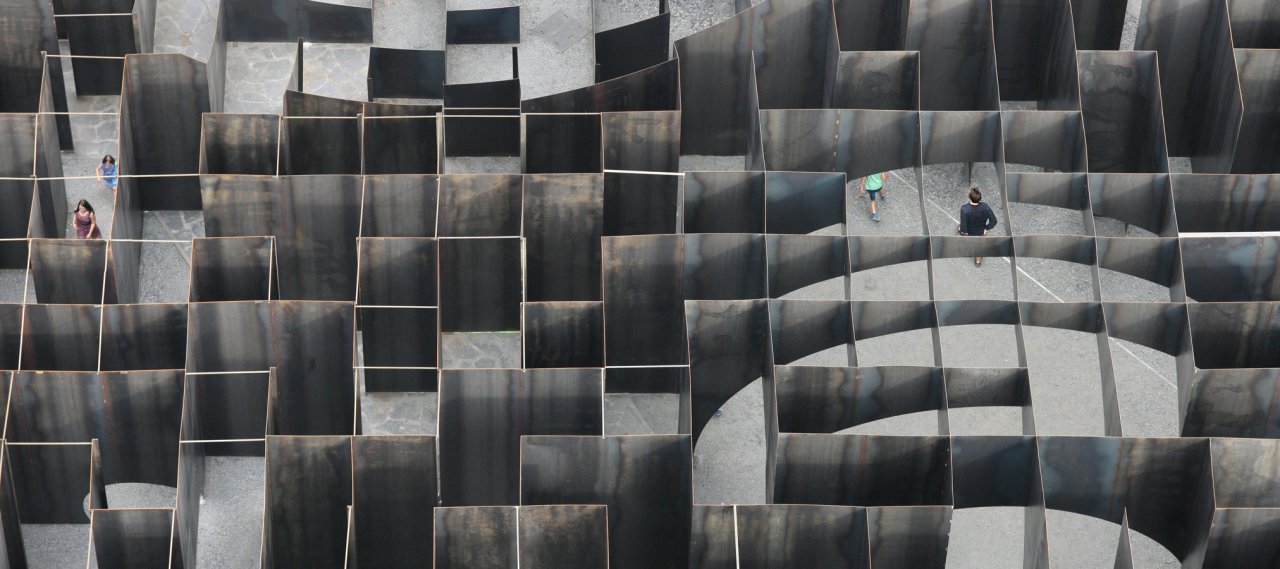

Het Labyrint werd geplaatst in het C-mine Kunstencentrum in Genk, België. Het is gemaakt door het multidisciplinair ontwerpbureau Gijs Van Vaerenbergh. De installatie van 37,5 op 37,5 meter met industriële look bestaat uit 1 kilometer aan wanden (186 ton). De wanden zijn opgebouwd uit stalen platen van 5 millimeter dik, 1,5 meter breed en 5 meter hoog.
B+G begeleidde de architecten vanaf de eerste conceptbouwfase tot aan de bouw, waarbij verschillende opties en technische oplossingen werden verkend. Het gevoerde onderzoek en de uitwisselingen over het gebruik van verschillende materialen (hout, geprefabriceerde golfplaten, dikke staalplaten, etz.) leidden tot het definitieve ontwerp. B+G was verantwoordelijk voor de structuur: de controle van vervorming, spanning en algehele stabiliteit als gevolg van verschillende windbelastingssituaties, en ook voor de ontwikkeling van op maat gemaakte technische oplossingen voor het lassen, het verankeren van stalen platen aan de grond en de verstevigingselementen.
Een reeks dunne stalen buizen verbindt de plaatkoppen voor een betere horizontale algemene stijfheid; verstijvers bestaan uit plat staal van 10 centimeter breed en 5 millimeter dik, die voornamelijk nodig zijn om de plaatkoppen te verstevigen in uitgesneden gebieden.
